一、系统简介
　　
　　智慧采集能源监控系统V1.0 电力线远程载波集中抄表系统是基于单、三相载波电能表抄表系统，享有完全自主知识产权的电能量数据远程自动采集和处理的电能量管理系统，适用于对国内AC220/380V低压电力用户。主要包括：电量数据采集、本地/远程售电、远传抄读、用电分析、线损计算、综合查询及电费计算打印等功能。本系统提供了对电力公司低压电力用户电能量管理的全面解决方案，适应我国电力行业今后实施需求侧管理技术（DSM）的战略要求，具有长远的发展潜力和意义。
　　
　　本系统具有技术先进，运行可靠，功能强大，安装方便和易于扩展的特点优势，它可广泛应用于供电，智能住宅小区物业管理，城市数字化公共事业的广阔领域中。它的推广应用必将给供电、物业和城市公用事业提高管理现代化、自动化水平，提供重要的技术手段。
　　
　　1.1系统特点
　　
　　电力线通信采用自行研制的扩频载波通信技术，采用相关性很强M序列，接收灵敏度到达600uV，载波发送功率小于1瓦，具有很强抗干扰能力。
　　
　　系统集中器具有强大数据采集能力，能够采集单、三相全电子载波表（有控、无控)、CPU卡表(载波，有控、无控)，集中器采集表计数量最多2000块以上，能够存储31天数据，一年结算日的数据。
　　
　　系统采用自组织网络拓扑技术，继承传统上使用的纵向中继传输的思路，而且创新出横行拓展的思路，根据中继点深度不同分配不同数量中继路线，最多能够分配64条中继线路；自组织网络拓扑技术特点是能够即时根据电网干扰情况自动调整网络拓扑结构，重新分配中继线路，充分保证系统抄读成功率。
　　
　　载波电能表不使用MAC地址管理方式，免去系统对载波终端维护工作，且载波电能表本身可以互为中继，能够实现3级中继转发功能。电能表与集中器之间通信不需要额外的通信信号线路。
　　
　　系统管理中心有强大的数据处理和分析能力，能对各路电能量数据分类、检查、计算、统计和存储，形成各种统计数据和电量报表。
　　
　　系统具有很好扩展性，可根据用户要求进行扩展。
　　
　　1.2全载波集中抄表系统架构
　　

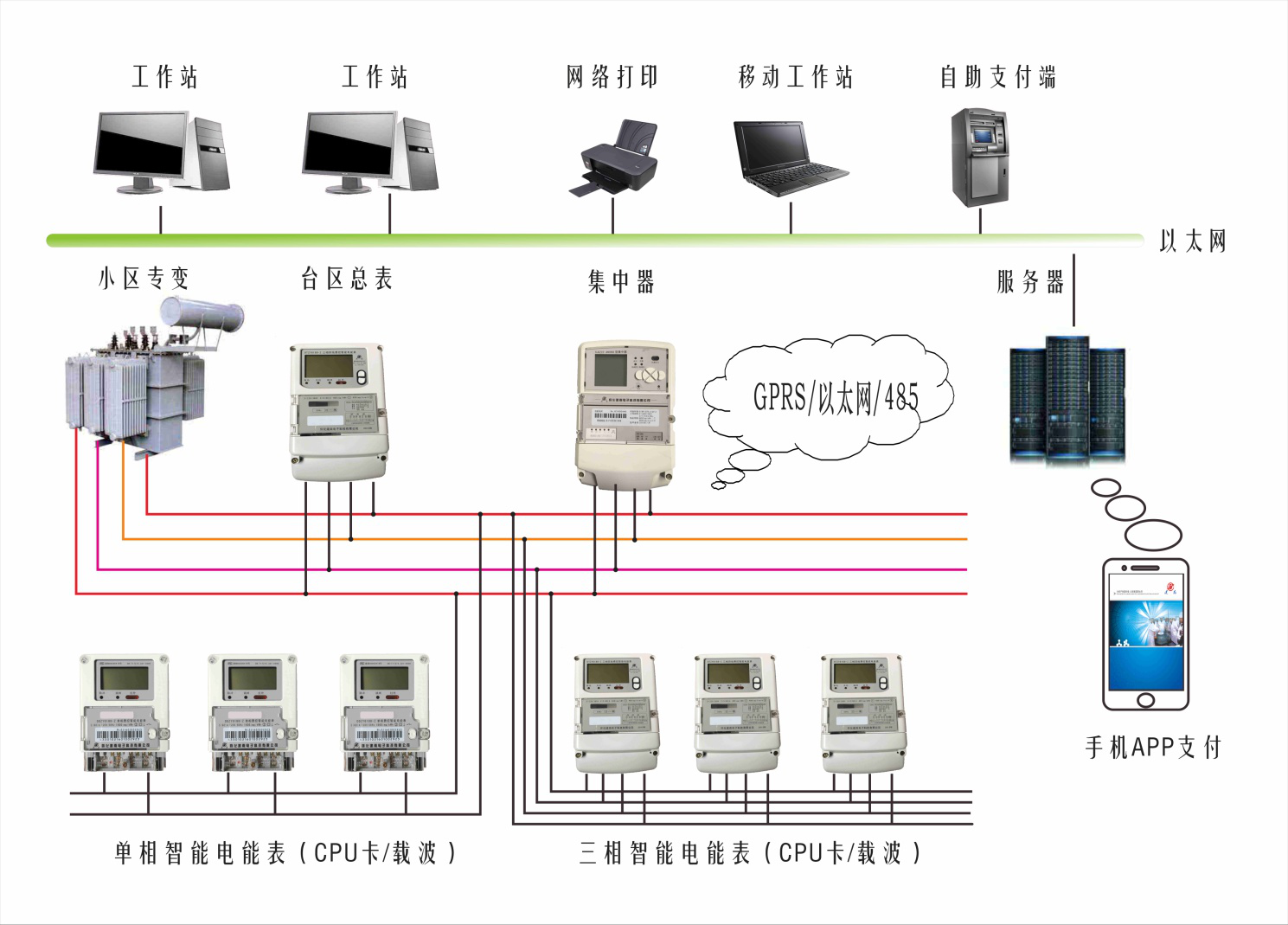

　　全载波集中抄表系统架构如下1.1图所示，主要包括单、三相全电子载波电能表/费控智能表或CPU卡表、集中控制器（集中器）、主站管理中心三个部分。
　　图1.1　全载波集中抄表系统结构示意图
　　
　　主站管理中心（主站）
　　
　　主站管理中心负责对台区集中器和用户电表进行抄读和设置，根据管理员的设置自动完成台区数据采集和存储，能够独立运行管理系统。
　　
　　集中器
　　
　　集中器通过载波终端来管理台区范围内的所有电能表数据的抄收和电表状态的检测（包括台区考核总表），I型集中器与主站管理中心的通讯方式能够使用不同通讯接口，可以使用Modem、GPRS、无线和以太网通讯接口，也可以通过本地口RS232或RS485通信；集中器与载波电能表之间通讯使用电力线载波通讯方式。
　　
　　单、三相载波电能表（有控、无控）/费控智能表或CPU卡表
　　
　　单、三相载波电能表或费控智能表，支持DL/T-645协议，带内置继电器的电表可以远程断送电。
　　
　　1.3系统功能
　　1.3.1电量记录
　　
　　主站管理中心软件能记录大量历史电量，存储数据量只受到主站计算机硬盘空间限制，集中控制器能够存储31天的“日任务”数据，和一年的“月结算日”数据；
　　
　　1.3.2设置功能
　　
　　1)远程设置：通过主站管理中心软件设定集中器的各种参数，抄表周期、结算日、广播冻结时间和系统时间，只有系统管理员或经过系统管理员授权的用户才能够操作。
　　2)本地设置：通过集中器的本地通信端口（RS232或RS485），能够设置集中器的所有参数如：通信参数、运行参数、电表参数等。
　　
　　1.3.3抄收功能
　　
　　1)任务抄收：集中器能够根据系统管理员设置的抄表时间，自动进行台区电表数据抄收；
　　2)实时抄收：管理员通过主站管理中心软件实时读取电能表的表度数；
　　3)本地抄收: 用户通过集中器本地口抄收电表数据和管理。
　　
　　1.3.4日志记录
　　
　　主站管理中心软件能够记录大量的日志文件，重要的操作都有详细的日志记录；日志文件内容分为前置机日志文件和WEB服务器日志文件，日志文件的查询都可以通过IE浏览器来实现，方便用户对系统进行管理。
　　
　　1.3.5帐务管理
　　
　　主站管理中心软件能够根据选择的台区自动对台区范围用户电费进行统计，形成用户月电费结算报表，电费计算忽略小数位；并提供不同格式数据库文件或EXCEL文件、文本文件输出，也可以直接进行用电收据的打印；为了数据能够与电力企业现有收费MIS系统、电表管理系统进行数据对接，此系统软件设计了帐单导出，帐单导出内容能够根据用户需求进行调整；帐单导出支持多个数据库，如ORACLE 9I数据库和MICROSOFT ACCESS数据库。
　　
　　1.3.6 电量统计
　　
　　主站管理中心软件能够计算任意两个时刻之间的电量，自动形成月电量报表，电量报表的输出内容用户可自动调整，如用户名称、用户号、电量、起始电量、结束电量和电表地址等内容，都可以使具体表头有效和无效；而且主站管理中心软件支持数据导出到其它。采用费控智能表时，还可以根据分时/阶梯电价政策，冻结管理用户每月用电量，结算金额。
　　
　　1.3.7 在线监控
　　
　　主站管理中心软件按照台区为单位自动进行多个台变的损耗监测，自动形成各台区的损耗报表图形，用户可以直接观测各个台区损耗情况；如发现异常台区，可以直接点击异常台区损耗报表图案，系统自动对台区内每个用电户进行电量考核分析，方便查找可疑用电户；在应用系统时还可以将可疑用户列为重点考察用户，以发现非法用电。
　　
　　1.3.6 数据备份与数据回复
　　
　　系统数据库的数据是不断累加的，随着数据的增加会影响数据库的运行速度；而且当服务器出现故障可能会造成数据的丢失；本软件具有数据备份与恢复功能，历史数据备份可以选择数据备份路径、备份时间周期；历史数据恢复也可以选择数据源路径，执行数据恢复。
　　
　　1.3.8严格权限管理
　　
　　系统管理员是本系统最高管理员，只有系统管理员才能够分配各操作员的代号、登陆口令和操作权限，并对每个操作员配备加密钥匙，只有在插入了加密钥匙后，登陆口令才会生效，系统提供有些功能必须严格管理，保证系统数据的安全性。
　　
　　1.3.9 售电操作
　　
　　系统有两种售电模式：本地售电和远程售电功能；充值方式有3种：售电处充值，掌上APP充值，柜员机充值；
　　
　　本地售电：对CPU卡表(载波，有控、无控)，系统可以通过CPU卡直接在工作站对用户进行售电的、查询等操作；
　　远程充值：对载波电能表，每个表计都有一个地址码，也就是用户编号，用户可在手机APP上输入用户编号，查询剩余电量和进行充值。
　　售电处售电：在工作站上，售电员可以通过CPU卡和用户编号对用户进行售电操作；
　　APP支付：用户在手机上下载APP应用端，通过输入用户编号对电表进行充值；
　　柜员机充值：用户可用CPU卡在售电柜员机上自行充值；
　　
　　1.3.10 短信通知
　　
　　①)当用户剩余金额不足时，系统可自动或手动对用户存有的手机号发送短信通知。
　　②)当用户购买电量后，系统自动发送短信到用户存有的手机号。
　　③)系统主管可对指定区域的用户手机发送系统广播。
　　
　　二、产品功能特点：
　　
　　2.1 电能表
　　本产品以先进的电能计量芯片和微控制器为核心，由电能测量单元、数据处理单元、通信单元（485通信，红外通信，电力载波通信）等功能模块组成。具有电能量计量、信息及时存储及科学处理、实时监测用电状态、自动控制、信息交互等功能。
